ТКЕ - параметр конденсатора, который характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус (10-6 / °С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным («М» или «N»), близким к нулю («МП») или ненормированным («Н»).
Конденсаторы изготавливаются с различными по ТКЕ типами диэлектриков: группы NPO, X7R, Z5U, Y5V и другие. Диэлектрик группы NPO (COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика, наиболее дорогостоящие. Диэлектрик группы X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность.
Диэлектрики групп Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющие значительный разброс параметров. SMD конденсаторы с диэлектриками групп X7R и Z5U используются в цепях общего назначения.
Обозначение группы ТКЕ наносится на корпус конденсатора или в виде непосредственного обозначения, или буквенного кода, или цветовой маркировки. Цветовая маркировка может быть выполнена в виде одной или двух цветовых полос (точек, меток), причем второй цвет не обязательно наносится - он может быть представлен цветом корпуса конденсатора. В таблицах № 9, № 10, № 11 показан порядок обозначения ТКЕ конденсаторов различных групп.
Таблица № 9. Керамические конденсаторы с ненормируемым ТКЕ
Группа ТКЕ по ГОСТ |
Допуск при Т= -60...85 С, ±% |
Буквенный код |
Цветовая маркировка |
Новое обозначение |
Старое обозначение |
Цвет корпуса |
Маркировочная точка |
Н10 |
10 |
В |
Оранжевый+черный |
Оранжевый |
Черная |
Н20 |
20 |
Z |
Оранжевый+красный |
Оранжевый |
Красная |
Н30 |
30 |
D |
Оранжевый+зеленый |
Оранжевый |
Зеленая |
Н50 |
50 |
X |
Оранжевый+голубой |
Оранжевый |
Синяя |
Н70 |
70 |
Е |
Оранжевый+фиолетовый |
Оранжевый |
— |
Н90 |
90 |
F |
Оранжевый+белый |
Оранжевый |
Белая |
Таблица № 10. Керамические и металлостеклянные конденсаторы с линейной зависимостью ТКЕ
Группа ТКЕ |
Группа ТКЕ (международное обозначение) |
ТКЕ 10-6/оС |
Буквенный код |
Цветовая маркировка |
Новое обозначение |
Старое обозначение |
Цвет корпуса |
Маркировочная точка |
П100 |
Р100 |
+100 |
А |
Красный+фиолетовый |
Синий |
— |
П60 |
|
+60 |
|
— |
Синий |
Черная |
П33 |
|
+33 |
N |
Серый |
Серый |
— |
МПО |
NP0 |
0 |
С |
Черный |
Голубой |
Черная |
М33 |
N030 |
-33 |
Н |
Коричневый |
Голубой |
Коричневая |
М47 |
|
-47 |
|
Голубой+красный |
Голубой |
— |
М75 |
N080 |
-75 |
L |
Красный |
Красный |
Красная |
М150 |
N150 |
-150 |
Р |
Оранжевый |
Красный |
Оранжевая |
М220 |
N220 |
-220 |
R |
Желтый |
Красный |
Желтая |
МЗЗ0 |
N330 |
-330 |
S |
Зеленый |
Красный |
Зеленая |
М470 |
N470 |
-470 |
Т |
Голубой |
Красный |
Синяя |
М750 |
N750 |
-750 |
U |
Фиолетовый |
Красный |
— |
М1500 |
N1500 |
-1500 |
V |
Оранжевый+оранжевый |
Зеленый |
— |
М2200 |
N2200 |
-2200 |
K |
Желтый+оранжевый |
Зеленый |
— |
Таблица № 11. Конденсаторы с нелинейной зависимостью ТКЕ
Группа ТКЕ по стандарту EIA |
Допуск, % |
Температура, оС |
Буквенный код |
Цветовая маркировка |
Y5F |
±7,5 |
-30...+85 |
|
|
Y5P |
±10 |
-30...+85 |
|
Серебристый |
Y5R |
|
-30...+85 |
R |
Серый |
Y5S |
±22 |
-30..+85 |
S |
Коричневый |
Y5U |
+22...-56 |
-30...+85 |
А |
|
Y5V |
+22...-82 |
-30...+85 |
|
|
X5F |
±7,5 |
-55...+85 |
|
|
Х5Р |
±10 |
-55...+85 |
|
|
X5S |
±22 |
-55...+85 |
|
|
X5U |
+22...-56 |
-55...+85 |
|
Синий |
X5V |
+22...-82 |
-55...+85 |
|
|
Некоторые фирмы пользуются собственной системой обозначений, отличающейся от приведенной в таблицах.

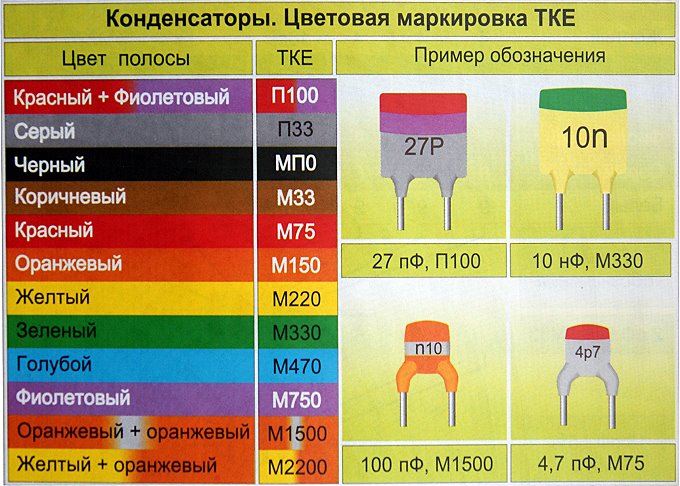

Рис. 1 Система цветовой маркировки ТКЕ конденсаторов.
